Выбор типа базовых объектов и самого базового объекта

Объект сети может ссылаться на другой объект сети, например 3D-инфо-доска может ссылаться на отрезок, чьи данные она отображает. Выполните назначение по умолчанию между объектами сети при определении объекта сети, требующего этой ссылки. При этом выберите следующее.

• Тип базовых объектов: тип объекта сети, на который делается ссылка.
• Базовый объект: объект сети, на который делается ссылка.

Рекомендация: Следующие шаги описывают присвоение типа базового объекта и базового объекта во время определения объекта сети. Назначение можно также выполнить в списке атрибутов объекта сети, выбрав в столбе Имя типа объекта тип базового объекта, а в столбце Ключ объекта — номер объекта сети, который необходимо присвоить.

1.  Определите нужный объект сети, оставив открытым диалоговое окно редактирования (окно <имя_типа объекта сети>).

2.   Выберите в поле Тип базовых объектов тип объекта сети, на который делается ссылка.

3.  Нажмите на символ .

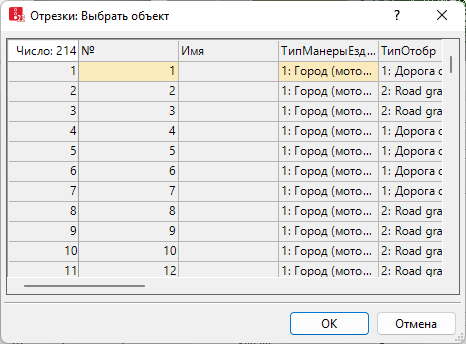

Откроется окно <Имя типа объекта сети>: выбрать объект. На следующем рисунке показан пример окна с выбранным типом базового объекта Отрезки.

4.  Выберите желаемую запись.

5.  Подтвердите с помощью OK.

Окно <Имя типа объекта сети>: выбрать объект закроется. В диалоговом окне редактирования (окне <имя типа объекта сети>) будет отображаться номер выбранного базового объекта в поле Базовый объект.

6.  При желании отредактируйте дополнительные атрибуты.

7.  Подтвердите с помощью OK.

Диалоговое окно редактирования (окно <имя типа объекта сети>) закрывается.
