Определение функции ускорения и функции замедления

Существует возможность вставлять или выбирать и редактировать функции ускорения или функции замедления.

1.  Выберите в меню Базовые данные > Функции.

2.  Выберите нужную запись:

• Максимальное ускорение
• Желаемое ускорение
• Максимальное замедление
• Желаемое замедление
• Задержка посадки

Откроется список определенных объектов типа базовых данных.

По умолчанию можно редактировать список.

3.  Щелкните на панели инструментов списка по символу  Добавить.

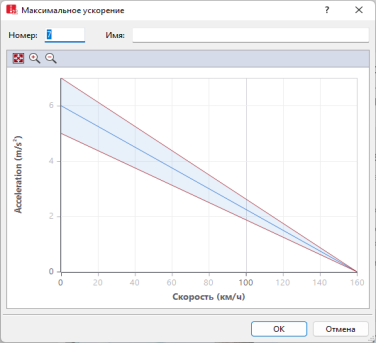

Откроется окно для выбранной функции.

4.  Выполните желаемые настройки:

Элемент	Описание
Горизонтальная абсцисса	Скорость
Вертикальная ордината	Значение ускорения и замедления
Три отдельные кривые	Описывают стохастическое распределение Медиана (синяя средняя линия) Две ограничительные кривые определяют полосу пропускания (внешние красные линии)

Vissim использует единицы, выбранные по умолчанию.

5.  Выполните желаемые настройки:

Элемент	Описание
Имя	Обозначение функции
км/ч	Максимальная скорость нужного диапазона скоростей

6.  Щелкните по начальной или конечной точке нужной кривой, значение которой вы хотите изменить, удерживайте кнопку мыши в нажатом состоянии и переместите точку на необходимое значение.

7.  При необходимости задайте опорные точки.

Элемент	Описание
Вставка опорной точки	Щелкните правой кнопкой мыши в нужной позиции.
Перемещение опорной точки	Щелкните по опорной точке, удерживайте кнопку нажатой и перетащите курсор. Ход трех отдельных кривых будет меняться в диапазоне значений между ограничительными опорными точками.
Удаление опорной точки	Щелкните по опорной точке, удерживайте кнопку нажатой и перетащите курсор на соседнюю стартовую или конечную точку.

8.  Подтвердите с помощью OK.

Атрибуты функций ускорения и замедления могут отображаться в соответствующем списке атрибутов (Атрибуты функций ускорения и функций замедления).
