Показать результаты счетчиков затора в списках
В сети должны быть определены счетчики заторов (Определить счетчик затора).
По умолчанию данные для всех классов ТС учитываются сообща. Можно дополнительно отдельно показать в анализе данные для определенных классов транспортных средств.
Можно сохранять следующие данные и форматы данных:
| Вывод | Файл ASCII | Файл MDB |
Файл атрибутов из списка атрибутов |
|---|---|---|---|
|
Агрегированные данные |
- |
- |
|
|
Необработанные данные |
- |
- |
- |
- Отображение конечных атрибутов в списках атрибутов (Показать конечные атрибуты в списках атрибутов)
- Отображение конечных атрибутов в списке результатов (Отображение конечных атрибутов в списках результатов)
|
Рекомендация: Также можно визуализировать длину заторов в редакторе сети (Графические параметры для визуализации длины затора). |
1. В меню Анализ > Конфигурация выберите вкладку Конечные атрибуты.
2. Выберите в строке Счетчики заторов опцию Собрать данные.
3. При необходимости измените время и интервал (Конфигурирование анализа конечных атрибутов для списков).
4. Нажмите кнопку Больше.

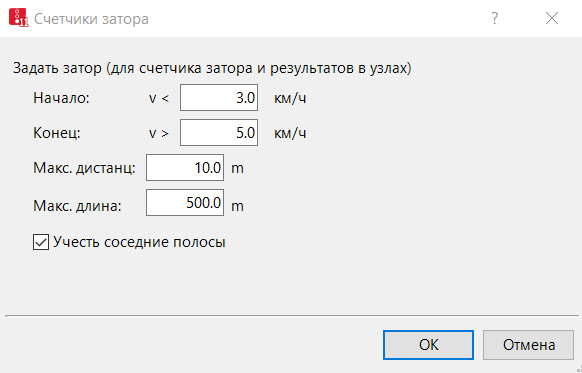

Откроется окно Счетчик заторов.
5. Задайте настройки для нужного вывода.
| Элемент | Описание |
|---|---|
|
Начало |
Определить условие затора: Транспортное средство находится в заторе, если его скорость меньше, чем указанное для параметра Начало значение v <. |
|
Конец |
Транспортное средство остается в заторе, пока его скорость снова не превысит указанное для параметра Конец значение v >. |
|
Макс.расстояние |
Максимальное расстояние нетто, которое может возникнуть между двумя ТС в заторе. В случае больших промежутков между транспортными средствами затор рассматривается с разрывом. Обычными являются расстояния от 10 до 20 м. |
|
Макс.длина |
Максимальная длина затора. Тем не менее могут возникать и более длинные заторы. Этот атрибут полезен, если на последующих перекрестках сети возникают более длинные заторы, но для каждого перекрестка заторы должны быть проанализированы отдельно. Если большое расстояние, например 4 км, допускает образование длинного затора, то скорость имитации снижается. |
|
Учесть соседние полосы |
|

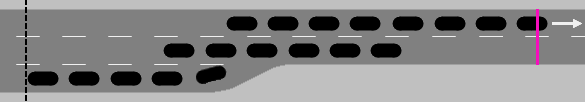

Если эта опция не выбрана, то для установления конца затора не учитываются соседние полосы движения предыдущего отрезка. На рисунке пунктирная линия слева показывает позицию конца затора:
6. Подтвердите с помощью OK.
7. Запустите имитацию.
8. При необходимости выберите в меню Анализ > Списки результатов > Результаты очередей.
Результат анализа счетчиков затора
| Столбец | Описание |
|---|---|
|
ДлЗат |
Максимальное расстояние между счетчиком затора и транспортным средством, выполняющим условия затора в определении затора. Длина затора указывается в качестве среднего значения: текущий счетчик затора в каждом временном шаге измеряет текущую длину затора выше по направлению движения. На основании полученных значений определяется среднее арифметическое для каждого интервала времени. Сюда относятся также нулевые значения, если ни одно ТС не выполняет условие затора. При этом длина затора является максимальным расстоянием между счетчиком затора и транспортным средством, выполняющим условия затора в определении затора. |
|
ДлЗатМакс |
Длина затора (макс.): текущий счетчик затора в каждом временном шаге измеряет текущую длину затора выше по направлению движения. На основании полученных значений определяется максимальное значение для каждого интервала времени. |
|
ОстЗат |
Количество остановок в заторе. Если транспортное средство, которое находится выше по направлению движения или в пределах длины затора, не набирает заданную скорость в условиях затора, указанную в атрибуте Начало, то такое состояние считается остановкой в заторе. |
