Attribute von Langsamfahrbereichen

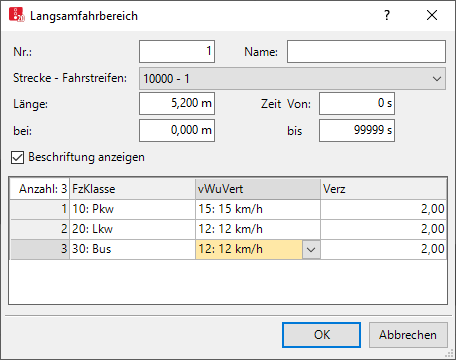

Das Fenster Langsamfahrbereich öffnet sich automatisch, wenn Sie das Netzobjekt einfügen und das automatische Öffnen des Bearbeiten-Dialogs nach Objekterstellung ausgewählt ist (Rechtsklick-Verhalten und Aktion nach Objekterstellung definieren). Standardmäßig öffnet sich nur die Liste der Langsamfahrbereiche.

In dem Fenster geben Sie Attributwerte für das Netzobjekt ein. Für bereits definierte Netzobjekte können Sie dieses Fenster über folgende Funktionen aufrufen:

• ►  Doppelklicken Sie in der Liste der Netzobjekte des Netzobjekttyps auf die Zeile mit dem gewünschten Netzobjekt.
• ►  Wählen Sie im Netzeditor für ein ausgewähltes Netzobjekt im Kontextmenü Bearbeiten.

Das Netzobjekt kann über weitere Attribute verfügen. Alle Attribute und Attributwerte eines Netzobjekts können Sie in der Liste der Netzobjekte des Netzobjekttyps anzeigen. Die Liste können Sie über folgende Funktionen öffnen:

• ►  Klicken Sie mit der rechten Maustaste in der Netzobjektleiste auf den gewünschten Netzobjekttyp und wählen Sie im Kontextmenü Liste anzeigen (Kontextmenü in der Netzobjektleiste).
• ►  Wählen Sie im Netzeditor für ein ausgewähltes Netzobjekt im Kontextmenü In Liste anzeigen (Netzobjekte im Netzeditor auswählen und in Liste anzeigen).
• ►  Wählen Sie im Menü Listen in der gewünschten Kategorie den Netzobjekttyp aus.

Attribute und Attributwerte eines Netzobjekts können Sie in der Liste der Netzobjekte des Netzobjekttyps bearbeiten (Zellen in Listen auswählen), (Listen verwenden).

Die Objekte dieses Objekttyps können Relationen zu anderen Objekten haben. Deshalb wird die Attributliste als linke Liste von zwei gekoppelten Listen angezeigt. Sie können in der Symbolleiste der Liste in der Auswahlliste Relation rechts die gekoppelte Liste mit den Attributen der gewünschten Relation anzeigen (siehe unten Abhängige Objekte als Relation anzeigen und bearbeiten) und (Gekoppelte Listen verwenden).

Hinweis: Sie können in Listen über das Symbol  Attribute auswählen Spalten mit Attributwerten anzeigen und ausblenden (Attribute und Subattribute für Spalten einer Liste auswählen).

Die Basisattribute des Netzelements werden im oberen Bereich des Fensters und in der Liste der Netzobjekte des Netzobjekttyps angezeigt.

Element	Beschreibung
Nr	Eindeutige Nummer des Langsamfahrbereichs
Name	Bezeichnung des Langsamfahrbereichs
Strecke-Fahrstreifen	Fs: Nummer (Index) des Fahrstreifens, auf dem der Langsamfahrbereich platziert ist
Länge	Länge des Langsamfahrbereichs im Netz in Meter
bei	Position (Pos): Entfernung vom Beginn der Strecke oder der Verbindungsstrecke
Zeit von, Zeit bis	ZeitVon, ZeitBis: Zeitintervall in Simulationssekunden, in dem der Langsamfahrbereich aktiv ist
Beschriftung anzeigen	Ist die Option nicht ausgewählt, wird die Beschriftung für den Langsamfahrbereich nicht angezeigt, auch wenn die Beschriftung für alle Langsamfahrbereiche ausgewählt ist.

Die Liste enthält unter anderem folgende Attribute:

Element	Beschreibung
Fzklasse	Fahrzeugklassen, für die der Langsamfahrbereich gültig ist
vWuVert	Wunschgeschwindigkeitsverteilung: Geschwindigkeit im Langsamfahrbereich
Verz	maximale Verzögerung, mit der schnellere Fahrzeuge abbremsen, wenn sie sich dem Langsamfahrbereich nähern. Je niedriger der Wert ist, desto weiter entfernt vom Langsamfahrbereich beginnt das Fahrzeug, seine Geschwindigkeit zu reduzieren.

Hinweise: Ein Langsamfahrbereich ist nur für Fahrzeuge wirksam, die in den Langsamfahrbereich einfahren. Für eine Fahrzeugklasse dürfen sich die Langsamfahrbereiche nicht überlappen. Wenn sich Langsamfahrbereiche überlappen, ist das Fahrverhalten der Fahrzeugklasse undefiniert. Fügen Sie keine Haltlinie für einen Signalgeber, eine Vorfahrtsregelung oder ein Stoppschild innerhalb eines Langsamfahrbereichs ein. Andernfalls kann es vorkommen, dass nicht alle Fahrzeuge die Haltlinie erkennen. Fügen Sie den Beginn von Langsamfahrbereichen immer hinter der Haltlinie ein. Als Voreinstellung für einen neuen Langsamfahrbereich wird die Kombination aus Fahrzeugklassen, Geschwindigkeitsverteilung und Beschleunigung des zuletzt bearbeiteten Langsamfahrbereichs verwendet.

Abhängige Objekte als Relation anzeigen und bearbeiten

Die Attribute und Attributwerte dieses Netzobjekttyps werden in der linken Liste von zwei gekoppelten Listen angezeigt.

1.  Wählen Sie in der linken Liste den gewünschten Eintrag.

Die rechte Liste enthält Attribute und Attributwerte von Netzobjekten und/oder Basisdaten, die dem ausgewählten Netzobjekt in der linken Liste zugeordnet sind (Gekoppelte Listen verwenden):

2.  Wählen Sie in der Symbolleiste der Liste in der Auswahlliste Relationen > Langsamfahrten.

Attribute der Langsamfahrten werden angezeigt: Für verschiedene Fahrzeugtypen definierte Langsamfahrten in diesem Langsamfahrbereich.

Die Attribute sind oben beschrieben.

3.  Geben Sie die gewünschten Daten ein.

Die Daten sind zugeordnet.
