Zusatzmodul SCOOT verwenden

Hinweis: Für das Zusatzmodul müssen Sie über eine Lizenz verfügen.

Einige Steuerungsverfahren erwarten, dass die Versorgungsdatei im Datenverzeichnis gespeichert ist, in dem auch die Datei *.inpx gespeichert ist. Wenn eine Versorgungsdatei in einem Verzeichnis gespeichert ist, das nicht den Anforderungen des Steuerungsverfahrens entspricht, kann dies zum Programmabsturz führen. Die Versorgungsdateien der Steuerungsverfahren Festzeit/Vissig, VAP und RBC können in einem beliebigen Verzeichnis gespeichert sein, auf das Vissim zugreifen kann. Für Vissim müssen Versorgungsdateien nicht in einem bestimmten Verzeichnis gespeichert sein. Wenden Sie sich bei Fragen an den Hersteller des Steuerungsverfahrens.

1.  Wählen Sie im Menü LSA-Steuerung > Lichtsignalanlagen.

Die Liste Lichtsignalanlagen öffnet sich.

Sie können die Liste standardmäßig bearbeiten (Listen verwenden).

2.  Klicken Sie mit der rechten Maustaste auf den gewünschten Eintrag.

3.  Wählen Sie im Kontextmenü den Eintrag Bearbeiten.

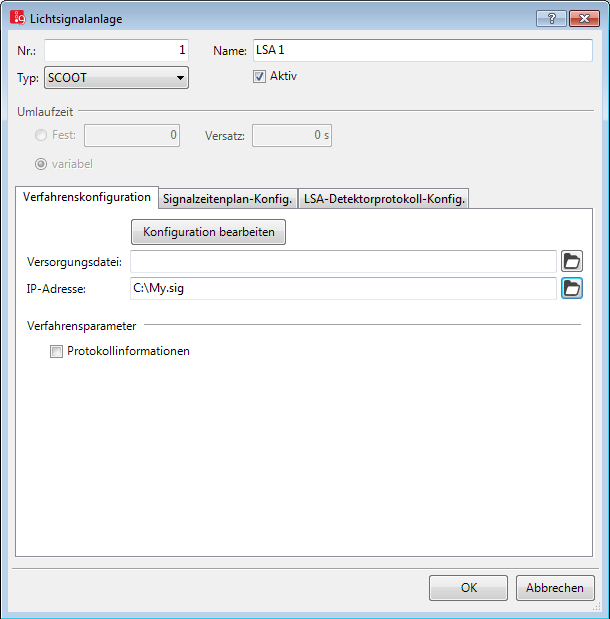

Das Fenster Lichtsignalanlage öffnet sich.

4.  Wählen Sie im Feld Typ > SCOOT.

5.  Nehmen Sie die gewünschten Einstellungen vor:

Element	Beschreibung
Versorgungsdatei	VersDat: Versorgungsdatei
IP-Adresse	Versorgungsdatei der Festzeitsteuerung *.sig
Verfahrensparameter	Protokollinformationen:  Ist die Option ausgewählt, werden Daten zur Kommunikation mit der UTC in die LOG-Datei geschrieben: Debug-Informationen Log-Informationen

Das Steuerungsverfahren verwendet zudem folgende Dateien:

Element	Beschreibung
Programmdatei	ProgDat: Datei SCOOT_logic.dll. Programmdatei der Steuerungslogik, mit welcher der Knotenpunkt gesteuert werden soll. Wird Ihrer 64-Bit-Lizenz entsprechend als 64-Bit-Version bereitgestellt.
Dialog-DLL	GUIDatei: Datei SCOOT_gui.dll. Wird Ihrer 64-Bit-Lizenz entsprechend als 64-Bit-Version bereitgestellt.
WTT-Dateien	WTTDat: Wert-Typen-Tabellen. Enthalten die Datentypen aus der Steuerungslogik, die im LSA-Detektorprotokoll oder im Fenster Signalzeitenplan dargestellt werden sollen sowie die Darstellungsart.

Das Steuerungsverfahren SCOOT verwendet das Programm PCScoot von Siemens  assets.new.siemens.com
