Knoten und Kanten für die Visualisierung in Visum exportieren

Sie können nach einer dynamischen Umlegung das Netz und die Wege aus der dynamischen Umlegung für die Visualisierung in Visum exportieren. In Visum können Sie Wege und Belastungen grafisch darstellen und analysieren. Vissim erstellt dabei folgenden Dateien:

  • Visum-Versionsdatei *.ver
  • Visum-Netzdatei *.net
  • mehrere Visum-Routendateien *.rim

Die Daten der Netzdatei und der Routendateien sind auch in der Versionsdatei enthalten.

1.  Öffnen Sie in Vissim das gewünschte Netz.

2.  Stellen Sie sicher, dass eine dynamische Umlegung durchgeführt wurde.

3.  Wählen Sie im Menü Datei > Export > PTV Visum (Knoten/Kanten).

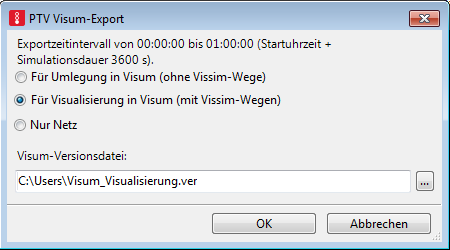

Das Fenster PTV Visum-Export öffnet sich.

4.  Wählen Sie die Option Für Visualisierung in Visum (mit Vissim-Wegen).

5.  Klicken Sie auf die Schaltfläche .

6.  Geben Sie ein Verzeichnis und einen Dateinamen für die Versionsdatei *.ver an.

Hinweis: Sie können nur das Verzeichnis und den Dateinamen für die Versionsdatei angeben. Parallel zur Datei *.ver erzeugt dieser Export eine Visum-Netzdatei *.net und mehrere Visum-Routendateien *.rim.

7.  Bestätigen Sie mit OK.

Hinweise:

  • Von der Gesamtnachfrage der Vissim-Matrizen wird eine Visum-Matrixdatei *.mtx für den Export erzeugt. Nur die Nachfrage im Exportzeitintervall (Startzeit der Simulation + Simulationsdauer) wird für den Export berücksichtigt (Simulationsparameter definieren). Wenn eine Vissim-Matrix nicht vollständig im Exportzeitintervall liegt, wird nur der Anteil exportiert, der im Exportzeitintervall liegt. Die Nachfrage wird zusammengefasst. Dadurch erhalten Sie keine separaten Matrizen für die verschiedenen Vissim-Fahrzeugtypen und Fahrzeugklassen.
  • Routenimport-Dateien werden nur dann exportiert, wenn die Vissim-Bewertungsdateien und Wegedateien verfügbar sind, da Routenimport-Dateien die resultierenden Routen und Belastungen aus der dynamischen Umlegung enthalten. Für jedes Berechnungsintervall der dynamischen Umlegung wird eine separate Datei *.rim erstellt.



Hinweise:

  • Wenn keine Bewertungsdateien und Wegedateien existieren, öffnet sich eine Warnung und nur die Netzdaten und Matrixdaten werden exportiert.
  • Sperrungen von Kanten oder Verbindungsstrecken für Fahrzeugklassen werden an Visum übergeben. Damit können sie bei einer Umlegung berücksichtigt werden. Visum verwendet standardmäßig keine Wege, die auch in Vissim nicht möglich sind. Davon ausgenommen sind disjunkte parallele Kanten zwischen zwei Vissim-Knoten, die von unterschiedlichen Abbiegebeziehungen ausgehen oder zu verschiedenen Abbiegebeziehungen führen. Diese werden als eine gemeinsame Kante nach Visum exportiert. Das kann dazu führen, dass die Umlegung in Visum Wege findet, die in Vissim nicht verwendet werden können.



Tipp: Weitere Informationen zum Thema Routen importieren in Visum finden Sie in der Visum-Hilfe unter Daten über Schnittstellen austauschen.
