Zusatzmodul Ring Barrier Controller (RBC) verwenden

Hinweise:   Für das Zusatzmodul müssen Sie über eine Lizenz verfügen. Wenn keine Lizenz für RBC vorhanden ist, werden Signalgruppen von RBC-Steuerungen im Netzeditor rot angezeigt.

Das Steuerungsverfahren Ring Barrier Controller findet in Nordamerika Anwendung und hat NEMA abgelöst.

Hinweis: Beim Einlesen einer Netzdatei mit Steuerungen vom Typ NEMA werden diese Steuerungen automatisch zu Steuerungen vom Typ RBC konvertiert.

Der externe LSA-Typ Ring Barrier Controller hat in Vissim eine eigene grafische Benutzeroberfläche und zusätzliche Funktionen.

Die Einstellungen werden in Vissim als externe Datei mit der Erweiterung *.rbc gespeichert.

Sie finden das RBC-Handbuch Manual_RBC.pdf in Englisch im Verzeichnis Doc\ENG der Vissim-Installation.

1.  Wählen Sie im Menü LSA-Steuerung > Lichtsignalanlagen.

Die Liste Lichtsignalanlagen öffnet sich.

Sie können die Liste standardmäßig bearbeiten (Listen verwenden).

2.  Klicken Sie mit der rechten Maustaste auf den gewünschten Eintrag.

3.  Wählen Sie im Kontextmenü den Eintrag Bearbeiten.

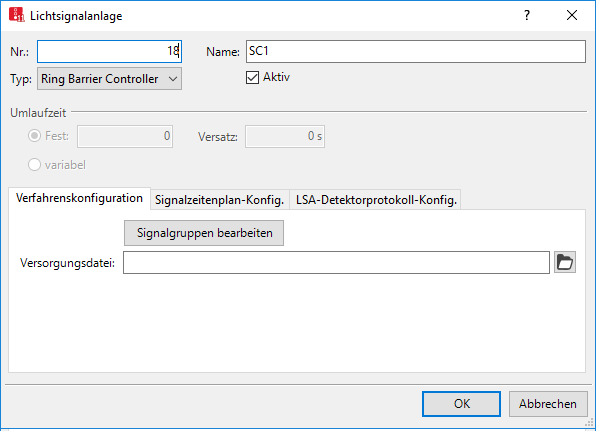

Das Fenster Lichtsignalanlage öffnet sich.

4.  Wählen Sie im Feld Typ > Ring Barrier Controller.

5.  Wählen Sie im Feld Versorgungsdatei die gewünschte Datei aus. Standardmäßig ist dies seit Vissim 2022 eine Datei *.prbc.

Das Steuerungsverfahren verwendet zudem folgende Dateien:

Element	Beschreibung
Programmdatei	ProgDat: Datei rbc_controller.dll: Programmdatei der Steuerungslogik bis Vissim 2021, mit welcher der Knotenpunkt gesteuert werden soll. Wird Ihrer 64-Bit-Lizenz entsprechend als 64-Bit-Version bereitgestellt. Die Datei ist standardmäßig im Verzeichnis Exe Ihrer Vissim-Installation gespeichert.
Dialog-DLL	GUIDatei: Datei rbc.dll: Wird Ihrer 64-Bit-Lizenz entsprechend als 64-Bit-Version bereitgestellt. Die Datei ist standardmäßig im Verzeichnis Exe Ihrer Vissim-Installation gespeichert.
WTT-Dateien	WTTDat: Wert-Typen-Tabellen: Enthalten die Datentypen aus der Steuerungslogik, die im LSA-Detektorprotokoll oder im Fenster Signalzeitenplan dargestellt werden sollen sowie die Darstellungsart. Wenn die Steuerung aus mehreren TL-Modulen besteht, müssen Sie für jedes Modul die zugehörige Datei *.wtt angeben. Die Datei ist standardmäßig im Verzeichnis ..\Exe Ihrer Vissim-Installation gespeichert.

6.  Klicken Sie auf Signalgruppen bearbeiten.

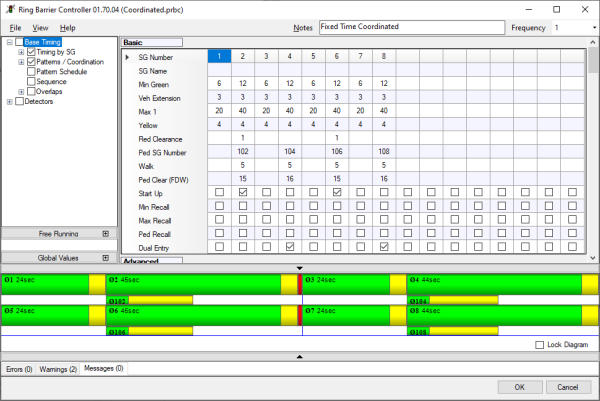

Das Fenster Ring Barrier Controller öffnet sich.

7.  Verfahren Sie gemäß Handbuch RBC-Manual.pdf im Verzeichnis DOC\ENG Ihrer Vissim-Installation.
